小型真空装置 VTTシリーズ

小型真空装置 VTTシリーズ

小型ダイカストマシンへ対応した可変容量型真空装置です。真空タンクとトラップが一体成型しており、省スペース化の実現と真空ポンプのメンテナンスも考慮したスライド仕様です。専用のカートリッジを取り付けることで、真空タンクの容量を容易に変更可能にし、溶湯の先走りなどの抑制が期待されます。

    特徴

    1. 小型ダイカストマシン全般に対応でき、汎用性が高いです。
    2. 業界最小クラスのサイズです
    3. ダイカスト鋳造における巻き込み巣を低減します

    真空装置 TVTシリーズ

    真空装置 TVTシリーズ

    中型から大型のダイカストマシンに対応した真空装置です。ダイカストマシンサイズをお教え頂ければ、適切な真空装置をご提案し、工場レイアウトにあった設計を致します。

      特徴

      1. 様々なサイズのダイカストトマシンに対応しております
      2. 真空ポンプ/真空タンク/オイルトラップの大きく3構成で出来ており、各種構成部品のご提供可能です。
      3. ダイカスト鋳造における巻き込み巣の低減が期待されます

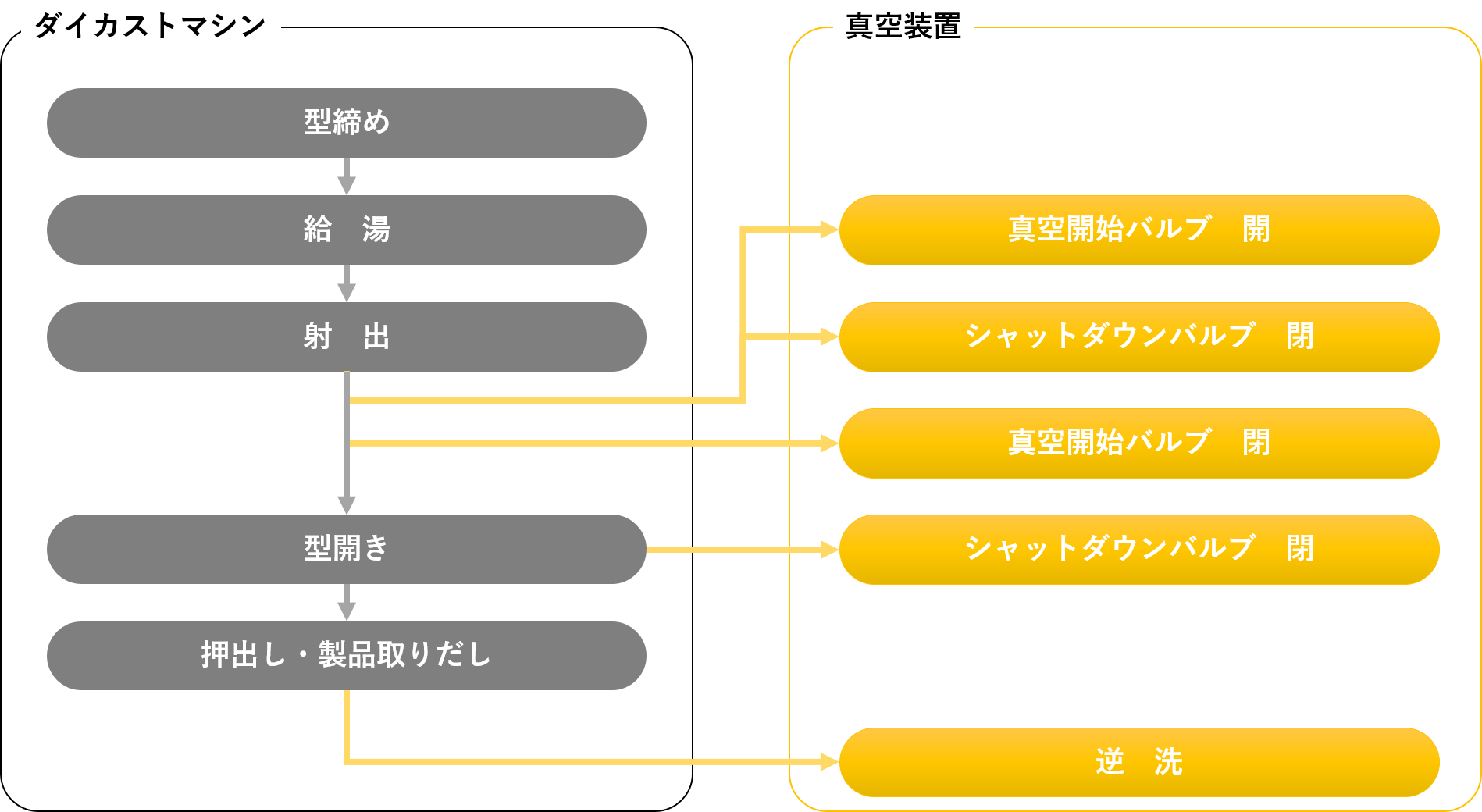

      動作フロー

      画像

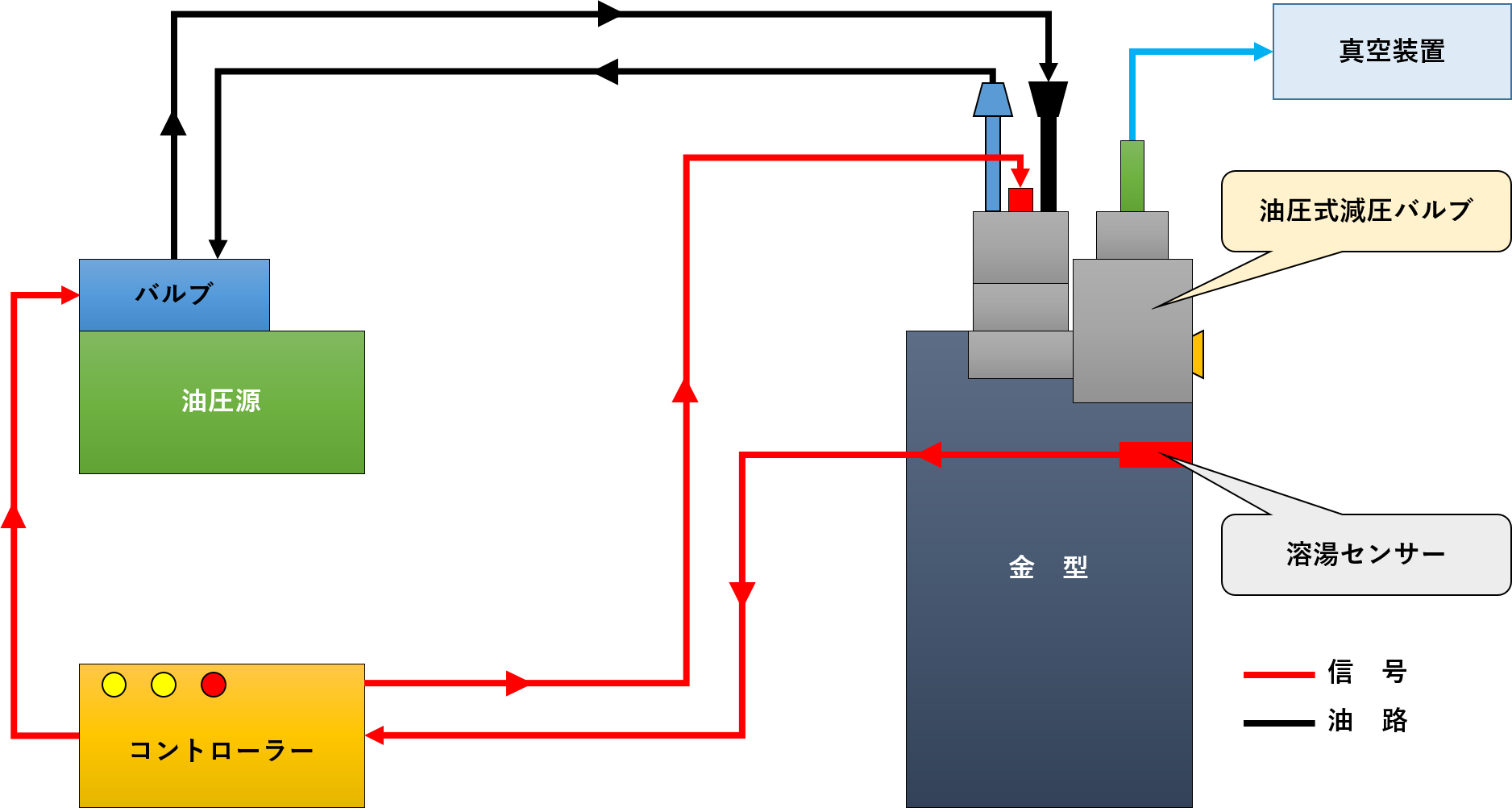

      高速遮断弁コントロールユニット HSVシリーズ

      高速遮断弁コントロールユニット HSVシリーズ

      ジェイテクトフルードパワーシステム製「真空ダイカスト用遮断弁」を制御する装置です。
      小型から大型のダイカストマシンのサイクルタイムにも適合するように制御用基板を専用開発し、コントローラーのチャージ時間を十数秒を実現しました。

      遮断弁資料ダウンロード

        特徴

        1. サイクルタイムが20秒以下でも、安定したバルブ動作が可能です
        2. 中発製真空装置はもちろん、他社様の真空装置を付帯したダイカストマシンにも導入可能です
        3. 1ユニットで真空バルブ2系統制御(コントローラーを2つ内蔵)することも可能です
        画像

        ※ BUSCH製R5シリーズのロータリーベーン真空ポンプ本体及び主要交換部品を常時在庫することで、
          短納期対応及び、メンテナンス(オーバーオール)にも迅速に対応します。お気軽にお問い合わせください。
